深圳三思試驗機夾具系列之楔形拉伸
力學性能是材料、結構與產品的重要指標，是保障產品安全可靠、使用壽命的基礎。衣服面料需測試?yán)炝Α⑺毫蚜Α⒖p接強度以保證質量；食物需要測試其硬度、脆性、彈性、咀嚼性等來提高口感；建筑物中的鋼筋、混泥土需測試基強度、韌性以保證穩固；高鐵、汽車的材料與零件需測試其強度與疲勞壽命以保證安全；手機等電子電器也需測試抗壓、抗彎能力防止屏幕碎裂…衣食住行相關，以及生產生活中所有材料與產品，一般均需考慮其力學性能。試驗機是測試力學性能的專用儀器，試驗機的夾具，是試驗機的重要組成部分，是最終的執行機構。沒有夾具，無法進行試驗。
夾具選擇合適與否，將直接影響測試數據。如何選擇夾具？如何判斷夾具是否適用？對于試驗機測試系統尤為重要。
夾具根據試驗方法不同，大致可分為：拉伸類夾具、壓縮類夾具、彎曲類夾具、剝離類夾具、剪切類夾具等；根據樣品材料與種類的不同，可分為：金屬、塑料、橡膠、紡織、玻璃陶瓷、醫療器械、電子電器、木材石材、質構等。島津的試驗機的夾具體系由標準夾具與定制夾具組成，標準夾具是較常用及通用性高的夾具，尺寸固定，批量制作；定制夾具完全按照客戶要求設計，結構尺寸變化大，按訂單制作。
本系列內容將向大家展示深圳三思夾具家族系列介紹深圳三思試驗設備夾具，針對夾具的原理、特點、適應范圍等展開講解。
拉伸夾具篇-標準夾具
拉伸夾具是材料測試中最常見的夾具類型，數量占試驗機夾具60%以上。拉伸夾具測試材料的拉伸性能：拉伸強度、彈性模量、屈服強度、泊松比、N值、R值等。
拉伸夾具種類繁多，有手動螺紋方式、氣動方式、液壓方式，楔形、偏心輪自鎖方式，也有纏繞方式等，有在室溫下使用的，也有高溫、低溫、濕度或液體、氣體環境下夾具。下面介紹標準、常用的拉伸夾具。

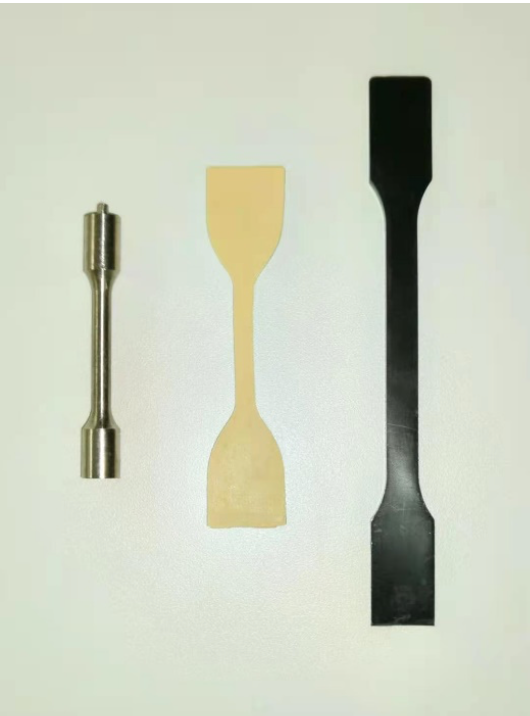

拉伸試驗樣品種類繁多，最常用、最典型的是啞鈴狀板材、棒材樣品。此類樣品兩頭粗，中間細。試驗時，兩端被夾具夾持，確保試驗時不打滑，會對 樣品有一定損傷。中間部分尺寸小，材料所受應力較兩端更大，確保試驗時斷裂在樣品中部位置，有助于準確測量材料各項力學參數。
