材料拉力試驗機是什么?
基本定義與構成
材料拉力試驗機是一種用于檢測材料在外力作用下力學性能的設備,主要用于測試材料的抗拉強度、屈服點、斷裂伸長率、彈性模量等參數。整機一般由主機框架、加載系統、力傳感器、引伸計、控制軟件等組成。
工作原理簡介
其基本原理是:將樣品固定在夾具之間,通過控制系統施加拉力,并實時記錄力-位移(或應變)關系曲線。當樣品發生變形直至斷裂,試驗機將輸出完整的數據圖表,供用戶分析材料性能。
主要技術參數解析
拉伸力范圍與精度說明
常見的材料拉力試驗機最大測試力從5kN到300kN不等,精度等級一般為1級或0.5級。分辨率通常可達1/500,000,確保在不同強度材料測試時都能保持足夠的靈敏度。
位移測量與應變控制能力
位移測量范圍:一般為0~1000mm,分辨率可達0.001mm;

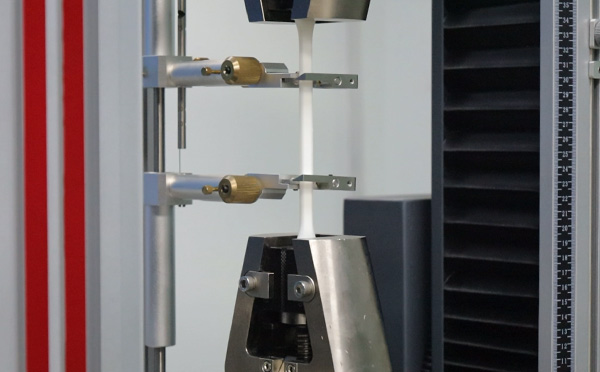

引伸計(應變儀):支持非接觸式激光測量、視頻引伸技術等先進方式,保證測試過程的同步性與高精度。
分類方式與常見類型
根據加載方式分類
電動式:使用伺服電機控制,精度高,適合中小試樣。
液壓式:適合大載荷場景,如鋼筋、水泥等高強材料測試。
按用途分類
萬能試驗機:適用于拉伸、壓縮、彎曲等多種力學性能;
金屬專用機型:高剛性設計,適合高強度材料;
非金屬(塑料、橡膠)機型:加載速度可調范圍大,適應柔性材料特性。
測試流程詳解

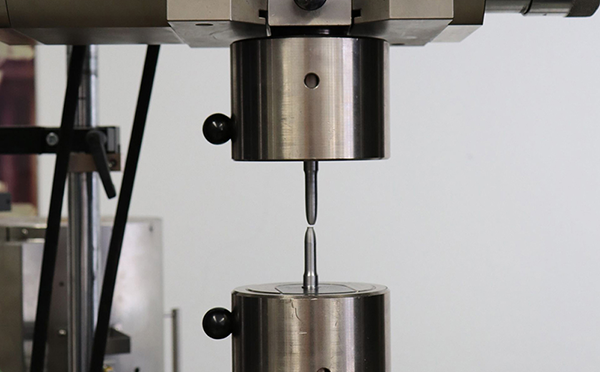

樣品準備與裝夾
樣品需按標準尺寸加工(如GB/T 228),無毛刺與裂紋;
設定參數與啟動加載
輸入載荷速率、測試長度、溫度條件等;
試驗結束與數據導出
軟件自動繪制應力-應變曲線并輸出報告格式文件(PDF/Excel)。
拉伸性能測試的重要性
材料拉伸性能是其最基礎的力學指標之一,它影響到產品的結構強度、安全性、服役壽命等多個關鍵方面。例如:
汽車碰撞安全結構中鋼材的屈服點;塑料的斷裂伸長率;醫療器械鈦合金的疲勞性能。
應用行業與實際案例
航空航天、汽車制造、建筑工程
航空航天:鈦合金、鋁鋰合金等結構材料的高精度測試;
汽車制造:檢測車身用高強鋼的屈服強度與延展性;
建筑工程:鋼筋、水泥構件、復合板的結構強度評估,確保建筑耐久性與安全性。
教育科研與第三方檢測機構
各大高校與科研機構將材料拉力試驗機用于基礎材料力學教學、材料研發項目;
第三方檢測機構則用于為企業產品做出廠認證、提供權威檢測報告。
不同材料的測試對比
金屬 vs 塑料 vs 橡膠 vs 復合材料
材料類型 | 典型特點 | 拉力試驗機要求 |
金屬 | 高強度、低延展性 | 高剛性夾具、高精度引伸計 |
塑料 | 易變形、應變大 | 高靈敏度、慢速加載能力 |
橡膠 | 超大伸長率、非線性行為 | 大行程夾具、低速恒速拉伸 |
復合材料 | 各向異性、脆性斷裂 | 專用夾具和多段加載控制 |
材料不同,其變形特性、斷裂形式都不盡相同,因此需要配置不同的夾具、引伸儀與加載程序。
材料拉力試驗機選型指南
選型時需關注的6大參數
最大負載范圍(如5kN、50kN、300kN);
力傳感器精度等級(0.5級或1級);
試驗行程范圍(如600mm、1000mm);
控制方式(電腦控制、觸控屏);
軟件分析功能(是否支持應力應變曲線、統計報告);
所測試材料類別(金屬、橡膠、塑料等)。
應用場景匹配建議
實驗教學:推薦桌面型電動小型試驗機;
工業品檢測:需選用具備標準認證、穩定運行的中大型設備;
科研測試:支持多溫區、多加載方式的高端型號。
常見故障與排查建議
故障現象 | 可能原因 | 排查方法 |
測試力值偏高或偏低 | 力傳感器未校準 | 執行校準程序或聯系技術人員 |
樣品夾不緊滑動 | 夾具磨損或規格不符 | 更換或調整夾具 |
軟件運行卡頓或無法輸出報告 | 軟件版本老舊或系統故障 | 升級軟件或重啟系統 |
測試中斷裂點未識別 | 引伸計失靈或設定錯誤 | 檢查參數設置與傳感器狀態 |
定期點檢、校準和保養,是保障設備長期穩定運行的前提。
維護與保養建議
定期校準與軟件升級
每6~12個月對力傳感器、引伸計、位移系統進行一次全項校準;
廠家定期提供軟件升級包,保持測試程序兼容最新標準。
夾具與傳感器維護要點
夾具需定期清潔防銹,使用前確認緊固部件無松動;
引伸計應避免劇烈撞擊,存放時需防塵、防潮、防震。
符合的標準
設備應支持并符合以下標準:
GB/T 228.1-2021:金屬材料拉伸試驗;
ASTM D638:塑料拉伸性能測試;
ISO 527:聚合物材料拉伸特性;
GB/T 1040:塑料試樣標準。
國產與進口品牌對比分析
項目 | 國產品牌 | 進口品牌 |
價格 | 相對較低 | 價格高昂 |
精度與穩定性 | 高端型號已接近進口水平 | 高精密,適合極限條件 |
售后服務 | 快速響應、定制靈活 | 備件周期長、維護成本高 |
功能拓展性 | 支持模塊化定制 | 多為封閉式系統 |
當前國產高端品牌如長春試驗機、三思試驗機等,已在精度與功能上逐步逼近進口產品,是性價比較高的選擇。
數字化與智能化趨勢
自動化測試系統:一鍵式測試、自動判斷斷裂;
AI數據分析:自動生成材料性能趨勢報告;
遠程監控系統:云端傳輸數據、遠程控制操作;
人機交互界面優化:支持觸控、語音輸入、多語言切換。
這些趨勢大幅提升了測試效率與數據可靠性,助力制造數字化升級。
常見問題解答(FAQ)
1. 材料拉力試驗機最小能測試多細的樣品?
根據型號不同,可測試樣品直徑0.5mm以上,需配專用夾具。
2. 力值超出范圍會不會損壞設備?
設備具有限位保護功能,加載超限會自動停止,避免損壞。
3. 是否可以用于壓縮、彎曲等其他試驗?
多數萬能試驗機支持多種測試形式,需更換夾具和設定程序。
4. 報告可以自定義嗎?
是的,報告模板可根據客戶需求自由修改,包含公司logo、檢測單位、標準說明等。
5. 可否聯網共享數據?
支持。高級機型具備LAN/USB接口,數據可上傳至企業質量系統或云端存儲。
6. 設備使用壽命多長?
一般為8~15年,具體取決于使用頻率、保養情況與環境條件。
結語:材料拉力試驗機在現代制造中的關鍵角色
材料拉力試驗機不僅是材料研發、品質控制的重要工具,更是現代制造數字化、智能化的重要支撐點。隨著材料多樣性與結構復雜性的提升,對其性能的精確掌握變得尤為關鍵。無論是在航天、汽車、建筑,還是在高校科研或第三方檢測中,該設備都發揮著不可替代的作用。
選擇一臺合適的材料拉力試驗機,就是為企業產品質量、項目科研成果打下堅實基礎。
